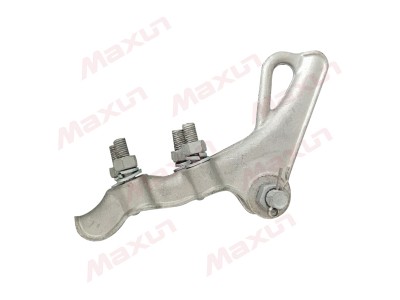

点击下图片即可查看大图
概述
用于将导线或避雷线固定在非直线杆塔耐张绝缘子串，起锚作用，亦用来固定拉线杆塔的拉线。型号及含义
选型表
Instructions for ordering
规格及技术参数
| 型号 |
适应导线直径 （包含缠物） (mm) |
主要尺寸(mm) |
U 型螺栓 M1 |
标称破坏 载荷(KN) |
参考重量 (KG) |
|||
| M | C | L1 | L2 | |||||
| NLD-1J | 5.0 ～ 10.0 | 16 | 20 | 115 | 106 | 1-M12 | 40 | 0.53 |
| NLD-2J | 10.1 ～ 14.0 | 16 | 19.5 | 1* | 138 | 2-M12 | 40 | 0.89 |
| NLD-3J | 14.1 ～ 18.0 | 16 | 27 | 252 | 150 | 3-M14 | 70 | 1.78 |
| NLD-4J | 18.1 ～ 23.0 | 18 | 27 | 275 | 188 | 4-M14 | 90 | 2.5 |
