概述

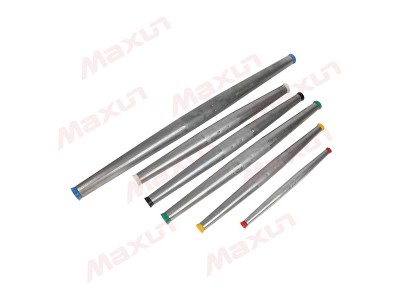

锥型快速接续管适用于导线接续及断线线路维护抢修。是依靠张力的设备，安装时线路至少具有导线额定强度10% 以上的张力，以确保可靠的电气连接，电流通过导线的金属线夹将电流传到另一端。

解决方案

导线在接续时传统JY，JT 等接续管要专用设备，费时、费力，用快速接续管安装方便、省时、省力。当输电线路的电缆发生故障时， 故障点一般都会被烧毁一小段。如果遇到直埋、排管等电缆长度没有预留的情况，直接将烧断的电缆连接，往往因长度不够而无法直 接连接。已有的解决办法是通过多个中间接头的连接弥补长度不不足，有耐张力不好，容易第二次断裂或电线脱落造成事故，维修成 本高等问题。锥型快速接头具有连接强度高，不易拉扯断，使用方便，导电性能强等特性解决上上述问题。

结构特点

 ▪ 可承受导线自身的全强度
   锥型外壳设计保证了其与导线间高强度的附着力
   内部的金属线夹嵌入导线内部
▪ 安装无需特殊的工具，无压接操作
▪ 方便带电作业安装
▪ 简化了安装步骤，大大提高了作业的安全性
▪ 可提供不输于导线的导电性能
  金属线夹可将电流传导至具有更高导电性能的外壳上
  金属线夹的啮口齿可穿透导线表面残留的氧化层
  大面积的接触点有助于散热
  啮合的金属线夹在张力变化的各种情况下均保持良好的导电性能

规格及技术参数

规格型号	铝绞线	架空绝缘导线	钢芯铝绞线	直径范围	导帽颜色	长度(L)	直径(φ)	耐张强度(KN)
GL-401				4.68 ～ 6.7	蓝色	350mm	25	12.6
GL-402A	16mm²	16mm²	16mm²	5.59 ～ 6.35	红色	350mm	25
GL-4042A	35mm²	35mm²	35mm²	5.59 ～ 8.13	红色	350mm	25
GL-404A	35mm²	35mm²	35mm²	5.84 ～ 8.6	红色	350mm	25
GL-406A	50mm²	50mm²	50mm²	9.02 ～ 10.16	黄色	492mm	36	23.6
GL-4076A				9.02 ～ 11.94	黄色	492mm	36
GL-407	70mm²	70mm²	70mm²	10.16 ～ 11.94	黄色	492mm	36
GL-408	95mm²	95mm²	95mm²	11.43 ～ 13.46	粉色	619mm	46	58.3
GL-4098				11.43 ～ 15.11	粉色	619mm	46
GL-409A	120mm²	120mm²	120mm²	12.83 ～ 15.11	粉色	619mm	46
GL-410	150mm²	150mm²	150mm²	15.32 ～ 16.92	绿色	619mm	46	65.02
GL-411	150mm²	150mm²	150mm²	16.74 ～ 18.39	绿色	619mm	46
GL-412	185mm²	185mm²	185mm²	18.34 ～ 20.19	白色	619mm	50	80.19
GL-413	240mm²	240mm²	240mm²	19.81 ～ 21.79	白色	619mm	50
GL-1319A				21.2 ～ 22.5	蓝色	916mm	57	90.1
GL-414				22.33-26.82	蓝色			104
GL-1333A+	300mm²	请咨询我们	240mm²	21.34-23.37	本色
GL-1355A+	300mm²	请咨询我们	请咨询我们	23.80-24.80	本色
GL-1385A+	400mm²	请咨询我们	请咨询我们	25.30-26.19	本色
GL-1441A+	500mm²	请咨询我们	请咨询我们	27.94-28.95	红色

安装步骤

1. 用导线刷清除导线表面氧化层；

2. 在导线上量取从接头滚花处至导帽的长度，并做好标记；

3. 平稳的将导线插入至中间固定块，向外拉动检测导线是否夹紧。
