概述

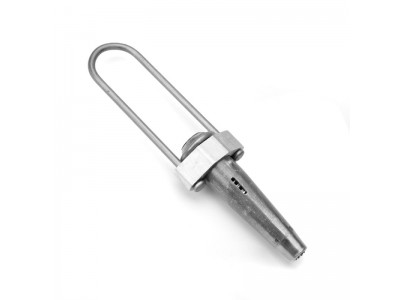

锥型耐张自动接头广泛运用于钢绞线的快速连接
结构特点
u 免压接：安装无需特殊的工具，无压接操作
u 连接牢固：连接强度高，不易拉扯断
u 降低维护成本：结构紧凑，安装维护更简便
安装步骤
选型表
Instructions for ordering
| 型号规格 |
使用导线范围 mm(inch) |
主要尺寸
mm(inch)
|
||
| A | B | C | ||
| GDE5100(1/4) |
5.50-6.88
（0.216-0.270）
|
266
(10.47)
|
141
(5.55)
|
41.5
(1.63)
|
| GDE5100L(1/4） |
5.50-6.88
（0.216-0.270）
|
322.5
(12.7)
|
234
(9.2)
|
41.5
(1.63)
|
| GDE5101(5/16) |
7.89-8.53
（0.310-0.335）
|
236
(9.30)
|
142
(5.60)
|
38
(1.50)
|
| GDE5101L(5/16) |
7.89-8.53
（0.310-0.335）
|
292
(13.10)
|
241
(9.50)
|
38
(1.50)
|
| GDE5102(3/8) |
9.00-10.31
（0.360-0.405）
|
294.5
(11.59)
|
177.5
(6.99)
|
42.5
(1.68)
|
| GDE5102L(3/8) |
9.00-10.31
（0.360-0.405）
|
419
(16.50)
|
305
(12.00)
|
42.5
(1.68)
|
| GDE5103(3/16) |
4.50-5.30
（0.177-0.208）
|
170
(6.693)
|
104
(4.10)
|
25
(0.984)
|
