概述

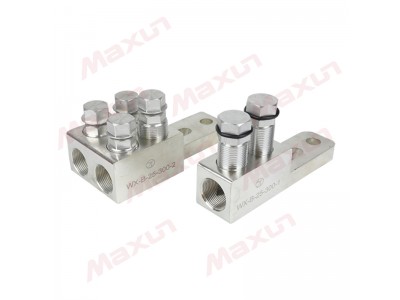

力矩锁紧连接装置B( 设备线夹) 是一种适用于隔离开关、熔断器、避雷器、负荷开关等开关设备之间的连接装置主要由三部分结构组成：
A. 装置本体( 铝合金材质、表面镀锡处理)
B. 力矩压盘螺栓( 铝合金材质)
C. 绝缘防护罩( 耐老化阻燃硅橡胶材质)

结构特点

▪ 通用性强：适用于截面为25-300mm²的导线连接，免除选型烦恼；
▪ 安装方便：力矩自锁压盘螺栓直接压线不伤线，无需特殊工具；
▪ 耐腐蚀抗氧化：热处理工艺及表面镀锡处理，缓解电化学腐蚀；
▪ 节能低耗：导线接触面积大，通流能力强；
▪ 绝缘保护：防水防触电，保持线路绝缘状；

适用环境条件

▪ 海拔高度：≤ 3000m；
▪ *高环境温度：+50ºC，*低环境温度：-40ºC；
▪ 年平均气温：20ºC；
▪ *大日温差：30ºC；
▪ 日照强度：0.1W/cm2( 风速0.5m/s，大跨越采用0.6m/s)；
▪ 覆冰厚度：0 ～ 50mm；
▪ *大风速：35m/s（离地面10m高处30 年一遇、10 分钟平均*大值）；
▪ 环境相对湿度：日平均值：95%；月平均值：90%；
▪ 污秽等级：0 ～Ⅳ级；

规格型号	出线方式	适用线径	绝缘罩
WX-B-25-300-1	单配线	LJ/TJ:25-300mm²	WX-B-25-300-1(Z)
WX-B-25-300-2	双配线		WX-B-25-300-2(Z)
