概述

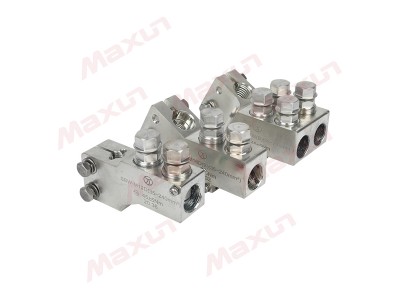

*W 系列变压器线夹是一种新型变压器专用线夹。线夹本体一端为导线安装螺丝孔，另一端为与变压器连接的抱杆式螺纹孔，可满足与不同容量变压器(30-400KVA) 的连接。
采用高强度、高导电率、中间电极电位的特种合金经特殊工艺加工而成，连接稳定、可靠，具有良好的力学和电气性能，能有效解决配电变压器进出线连接时接触电阻大、发热严重、连接失效等问题。

型号及含义

结构特点

▪ 适用范围广：适用于容量为30-400KVA 多种规格的变压器配线连接；
▪ 通用性强：适用于截面积为35-240mm²的导线连接，免除选型烦恼；
▪ 安装方便：力矩自锁压盘螺栓直接压接不伤线，无需特殊工具；
▪ 弹性设计：不完全封闭的内螺纹套管有效防止蠕动；
▪ 耐腐蚀抗氧化：热处理工艺及表面镀锡处理，缓解电化学腐蚀；
▪ 节能低耗: 导线接触面积大，通流能力强；
▪ 绝缘防护罩：耐老化阻燃硅橡胶材质，防水防触电，保持线路绝缘状

适用环境条件

海拔高度：≤ 2000m
环境温度：-40°～ 50°
全年平均温度：25℃
月平均*好相对湿度：90%(25℃）
污秽等级:IV 级

执行标准

GB/T 9327-2008《额定电压35KV(UM=40.5KV) 及以下电力电缆导体用压接式和机械式连接金具实验方法和要求》
GB/T 2314-2008《电力金具通用技术条件》
GB/T 765.1-2001《架空配电线路金具技术条件》
GB/T 3191-2010《铝及铝合金挤压棒材》
GB/T 3956-2008《电缆的导体》

规格型号	导线截面mm²	导电杆连接孔孔径	连接导线数	配套绝缘罩
*W-D	35-240	M12 M14 M16 M18 M20 M22 M24	1	*W-M12-M24(Z)- 低压
				*W-M12-M24(Z)- 高压
*W-D(30° )	35-240	M12 M14 M16 M18 M20	1	*W-M12D-M20D-B(Z)
*W-S(30° )	35-240	M12 M14 M16 M18 M20	2	*W-M12S-M20S-B(Z)
